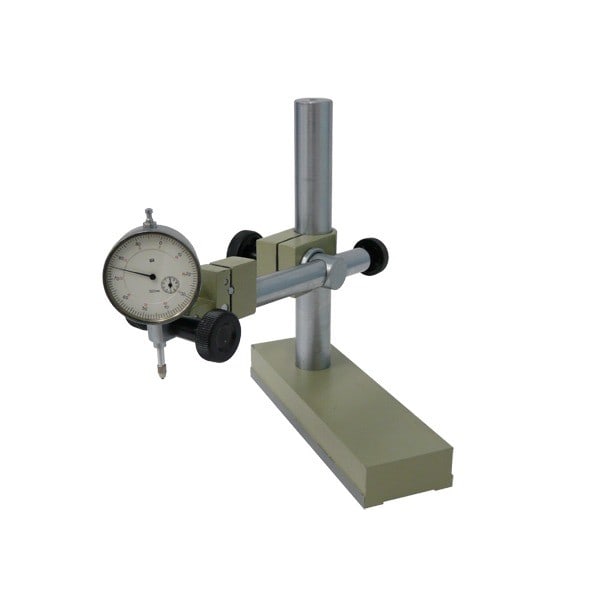

Штативы для измерительных головок Ш-IIН, Ш-IIB, Ш-III
Штативы для измерительных головок типов Ш-IIН и Ш-IIB предназначены для установки на них измерительных головок с ценой деления 0,01 мм;Штатив типа Ш-III- для установки измерительных головок с ценой деления 0,01 мм и более.
В основании штатива закреплена цилиндрическая колонка, по которой движется муфта со стержнем. На конце стержня установлена измерительная головка.
Штативы типов Ш-IIH и Ш-IIB имеют устройства для точной установки на размер (для микроподачи).
Штативы для измерительных головок производятся ЗАО "КРИН", Киров, РФ.
Штативы для измерительных головок соответствуют ГОСТ 10197-70.
Технические характеристики штативов для измерительных головок:
| Параметры, мм | Ш-IIН | Ш-IIВ | Ш-III |
| Высота колонки, не менее | 250 | 630 | 200 |
| Наибольший вылет измерительной колонки, не менее | 200 | 500 | 160 |
| Диаметр отверстия под измерительную головку | 8H8 | 8H8 | 8H8; 4H8 |
| Габаритные размеры | 280x122x150 | 590x150x630 | 225x60x200 |
Пример обозначения штатива типа Ш-IIН с диаметром отверстия под измерительную головку 8 мм:
Штатив Ш-IIН-8 ГОСТ 10197-70.
